Już jest! Innowacyjny i jedyny na rynku System do mocowania i transportu słupów wirowanych na zestawach transportowych! Specjalistyczne urządzenie powstało dzięki inicjatywie Logistic Technologies Sp. z o.o. specjalizującej się w organizacji profesjonalnych planów załadunków oraz mocowań.

001

Oferta przygotowania „planów załadunkowych” oraz planów mocowania jest odpowiedzią na wzmożone kontrole ITD w zakresie przeładowania pojazdów oraz weryfikacji prawidłowości środków mocujących. Logistic Technologies Sp. z o.o to jedyna tak profesjonalna firma, świadcząca usługi dla TSL w Polsce. Spółka świadczy pomoc głównie dla załadowców, którzy na podstawie ostatnich nowelizacji prawa, ponoszą odpowiedzialność za przeładowanie pojazdu na równi z przewoźnikami.

Logistic Technologies Sp. z o.o. należy do grupy kapitałowej KPV. To spółka prawno-inżynieryjna wyspecjalizowana w realizacji planów logistycznych, mocowaniowych oraz załadunkowych. Zatrudnia grupę najwybitniejszych krajowych specjalistów z zakresu mocowania, organizacji planów załadunkowych i prawa transportowego, są to: inżynierowie, wykładowcy akademiccy oraz prawnicy specjalizujący się w tematyce załadunków. Spółka jest liderem w dziedzinie wprowadzania na rynek nowatorskich rozwiązań obniżających koszty transportu oraz zwiększających skuteczność mocowania przewożonych ładunków.

Społka jest twórcą unikalnego urządzenia do mocowania i transportu słupów wirowanych na zestawach transportowych:

Samochód ze słupami

SYSTEM DO MOCOWANIA I TRANSPORTU SŁUPÓW WIROWYCH

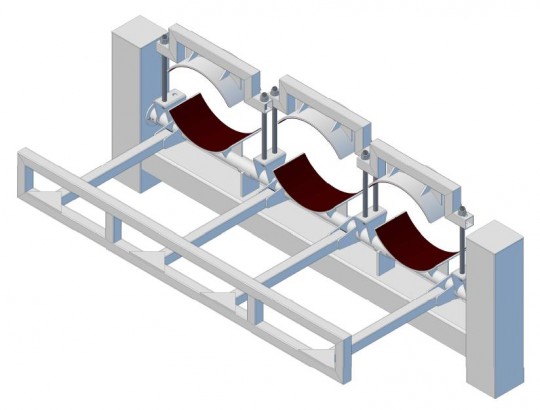

Opracowany system mocowania składa się z dwóch elementów:Auto

Rozwiązanie zastosowane na pojeździe. Urządzenie jest chronione patentem nr 408 350 i wzorem przemysłowym nr 22303

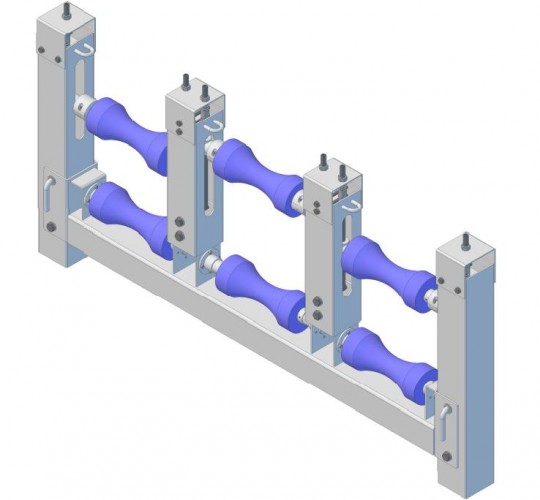

Przyczepa

Rozwiązanie zastosowane na przyczepie. Urządzenie jest chronione patentem nr 408 350 i wzorem przemysłowym nr 22303.

Twórcami tego innowacyjnego rozwiązania na rynku są:

– Mariusz Miąsko: Prezes Logistic Technologies Sp. z o.o., Prezes Kancelarii Prawnej Viggen sp.j. oraz Stowarzyszenia Uczestników Rynku Komunikacji Samochodowej i Transportu Drogowego „Najlepsza Droga, prawnik, specjalista krajowego i międzynarodowego prawa transportowego. Członek Stowarzyszenia na Rzecz Poprawy Bezpieczeństwa w Transporcie Drogowym „Akademia Mocowania”,

Jarosław Kędzior: członek i założyciel EUMOS – Europejskiego Stowarzyszenia Bezpieczeństwa Logistyki, (jedyny przedstawiciel EUMOS na Polskę oraz ambasador EUMOS Czech i Słowacji), Prezes Stowarzyszenia na Rzecz Poprawy Bezpieczeństwa w Transporcie Drogowym „Akademia Mocowania”, Biegły sądowy w zakresie mocowania ładunków,

– Robert Janczur: pracownik naukowy Instytutu Pojazdów Samochodowych i Silników Spalinowych Politechniki Krakowskiej im. Tadeusza Kościuszki,

– Janusz Drzewiecki: Wiceprezes Stowarzyszenia na Rzecz Poprawy Bezpieczeństwa w Transporcie Drogowym „Akademia Mocowania”. Pracownik dydaktyczny Instytutu politechnicznego Państwowej Wyższej Szkoły Zawodowej im. Stanisława Staszica w Pile. Diagnosta techniki samochodowej. Specjalista ds. przewozu materiałów niebezpiecznych, doradca  DGSA.

System do mocowania i transportu słupów wirowanych zapewnia bezpieczne przewożenie słupów wirowanych i podobnych elementów o nieregularnych kształtach uwzględniając złożoną kinematykę takich ładunków na pojeździe w ruchu. Dotychczas transport słupów wirowanych realizowany z baz terenowych do miejsc ich montażu (ustawienia) w terenie odbywa się przy użyciu zestawów transportowych składających się z samochodu ciężarowego z zamontowaną na jego skrzyni ładunkowej obrotnicy z kłonicami i jednoosiowej przyczepy dłużycowej z obrotnicą z kłonicami. Słupy wirowane układane są podstawą na obrotnicy samochodu, a wierzchołkiem na obrotnicy przyczepy. W celu unieruchomienia słupa (słupów) na zestawie transportowym mocowane są one za pomocą pasów mocujących na sztywno do obrotnic kłonicowych pojazdu i przyczepy. Rozwiązanie takie nie zapewnia prawidłowego i zgodnego z obowiązującymi przepisami skutecznego unieruchomienia słupów w czasie transportu. Powodem takiego stanu rzeczy jest fakt, że obrotnica z kłonicami zamontowana na samochodzie jest przesunięta osiowo w stosunku do zaczepu przyczepy. W wyniku tego przesunięcia w czasie jazdy po łuku, gdy koła osi przyczepy poruszają się po innym promieniu niż koła osi samochodu dochodzi do zjawiska wymuszonego ruchu słupa (słupów) w kierunku wzdłużnym względem własnej osi. Jednocześnie przemieszczenie pionowe samochodu względem przyczepy na nierównościach terenu powoduje zmianę odległości między belkami obrotnic kłonicowych samochodu i przyczepy. Generuje to również przesuwanie słupa (słupów) w kierunku wzdłużnym względem własnej osi.

Słupy wirowane są specyficznym ładunkiem o kształcie stożkowym zwężającym się od podstawy w stronę wierzchołka słupa. Zarówno kształt, jak i gładka powierzchnia słupów oraz warunki przewozu wymuszają ich przesuwanie się względem pojazdu podczas pokonywania zakrętów, nierówności nawierzchni i zmian pochylenia terenu, powoduje że stosowane dotychczas rozwiązania, konwencjonalne metody, jak również dostępne na rynku standardowe środki mocujące, nie dają możliwości pewnego i bezpiecznego zamocowania takiego ładunku. Sztywne mocowanie słupów do kłonic uniemożliwia ich naturalny wzdłużny ruch, co generuje podczas przewozu ogromne naprężenia mogące doprowadzić do uszkodzenia, a nawet zniszczenia mocowania słupów i uwolnienia ładunku o dużej masie, co w następstwie powoduje poważne zagrożenie w ruchu drogowym. Rozwiązaniem tego problemu jest proponowany system mocowania składający się z dwóch urządzeń zamontowanych jeden na pojeździe a drugi na dołączonej do niego jednoosiowej przyczepie dłużycowej.

TEN INNOWACYJNY WYNALAZEK CHARAKTERYZUJE SIĘ TYM, ŻE:

  • obrotnica z urządzeniem do układania i mocowania słupów, znajdująca się na samochodzie ciężarowym i stanowiąca miejsce unieruchomienia słupów, posiada dwa stopnie swobody, z których jeden to obrót obrotnicy względem osi pionowej (osi prostopadłej do podłogi skrzyni ładunkowej), a drugi to obrót urządzenia względem osi poziomej ( równoległej do płaszczyzny podłogi skrzyni ładunkowej) i usytuowanej prostopadle do osi przewożonych słupów wirowanych,

  • słupy układane są na kształtowych łożach wyłożonych matą antypoślizgową,

  • łoża do układania słupów zamontowano na uchylnej w płaszczyźnie poziomej podstawie,

  • zastosowanie ramy blokującej od przodu podstawy słupów zabezpieczającej przed przesunięciem ładunku do przodu,

  • zastosowanie kształtowego urządzenia mocującego na obrotnicy przyczepy umożliwiającego osiowe przesuwanie się słupów w czasie jazdy po łuku jak
    i nierównościach terenu, jednocześnie zabezpiecza słupy przed przesunięciem poprzecznym,

  • pozwala na przewożenie jednocześnie słupów o różnych średnicach, rozmiarach i masie.

PRZEWIDYWALNE KORZYŚCI ROZWIĄZANIA:

– system do mocowania i transportu słupów wirowanych można zainstalować na pojazdach dotychczas eksploatowanych w firmach bez potrzeby dokonywania kosztownych przeróbek pojazdów,

– rozwiązanie pozwala na szybkie i pewne zamocowanie transportowanych elementów na pojazdach zapewniając bezpieczny transport do miejsca przeznaczenia,

– pozwala na bezpieczne transportowanie słupów wirowanych w różnych konfiguracjach gabarytowych przez wprowadzenie możliwości sztywnego zamocowania/unieruchomienia podstawy słupa na łożach kształtowych oraz ich indywidualne sztywne zamocowanie,

– umożliwia zaparcie podstawy słupa o ramę podstawy co zabezpiecza przed przesunięciem ładunku do przodu,

– pozwala na przemieszczenie kątowe w płaszczyźnie pionowej podstawy ułożenia słupów na obrotnicy samochodu,

– zapewnia mocowanie słupów na obrotnicy przyczepy umożliwiając im jednocześnie przesunięcie osiowe dostosowując się do zmieniającej się średnicy słupów,

– uniemożliwia poprzeczne przemieszczenie słupów,

– proponowane rozwiązanie urządzeń do transportu i mocowania słupów wirowanych
w formie wymiennej nakładki, nie ogranicza uniwersalności samochodów ciężarowych i przyczep do transportu innych rodzajów ładunków,

– prosta konstrukcja rozwiązania zapewnia łatwą obsługę i długą bezawaryjną pracę mimo trudnych warunków eksploatacji urządzenia.



Więcej informacji znajdą Państwo pod adresem: www.logistictechnologies.pl

Na koniec zachęcamy do obejrzenia filmiku, obrazującego konsekwencje nieprawidłowego mocowania ładunków: http://www.liveleak.com/view?i=1bf_1449490930
